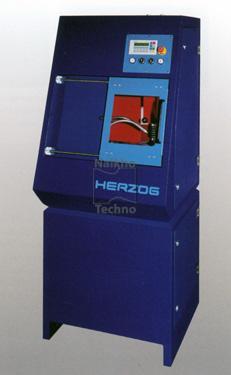

Herzog HTS 2000

Herzog HTS 2000

Автоматический шлифовальный станок HTS2000.

Шлифовальный станок для обработки стальных и чугунных образцов различных размеров предназначенных для спектрального анализа.

При открытой дверце образец устанавливается в зажимное устройство. Дверца закрывается и на управляющем терминале выбирается желательная программа. Автоматический процесс начинается нажатием пусковой кнопки.

Категория:
ОТПРАВИТЬ ЗАПРОС

Автоматический шлифовальный станок HTS2000.

Шлифовальный станок для обработки стальных и чугунных образцов различных размеров предназначенных для спектрального анализа.

При открытой дверце образец устанавливается в зажимное устройство. Дверца закрывается и на управляющем терминале выбирается желательная программа. Автоматический процесс начинается нажатием пусковой кнопки.

  • Зажим образца (гидропневматическое и электромагнитное зажимное устройство)
  • Измерение высоты образца считывающей аппаратурой
  • Назначение качающих движений для отдыха механизма вращения
  • Быстрый серво двигатель подводит чашеобразное шлифовальное колесо до контакта с образцом
  • Шлифовальный процесс продолжается пока установленная величина шлифования будет снята
  • Измеряется износ шлифовального колеса
  • Перевод суппорта в начальную позицию
  • Образец разжимается

В зависимости от комплектации станка и от выбранной программы шлифования в процессе шлифования образец охлаждается сжатым воздухом или смазочно-охлаждающей жидкостью.

Автоматический процесс управляется программируемым логическим контроллером. Различные шлифовальные программы могут быть установлены и параметризованы через операторскую панель.

Herzog HTS 2000Станок сконструирован для индустриального использования и требует минимум обслуживания. Внутренняя камера легкодоступна через дверь технического обслуживания.

Станок состоит из следующих основных компонентов:

  • Сварной закрытый корпус с панелями
  • Соединительный рукав для вешнего пылеотсасывающего устройства
  • Дверца оператора для ввода образца с защитной блокировкой
  • Перерыв в плавном шлифовании осуществляется серводвигателем
  • Пневматически ведомый механизм вращения не используется при монтировании зажимного устройства
  • Измерительное устройство меряет высоту образца и автоматически компенсирует истирание шлифовального колеса
  • Устройство охлаждения
  • Контроллер Siemens S7 PLC
  • Панель управления
  • Встроенный электрический распределительный шкаф
  • Пневматическая система с воздушным фильтром, водяная ловушка, регулятор давления и клапаны



Характеристики

ХарактеристикаЗначение
Электропитание3 фазы 400 В, 50 Гц, 4 кВт
Сжатый воздух6 атм., 750 норм. дм³/обр.
Отсасывающее устройствоØ внеш./внутр. 125/120 мм, 15 м³/мин., 2100 Па
Параметры обработкиглубина шлифования: макс. 2 мм,

кол-во программ: 8

Обрабатываемый образецсталь и чугун с макс. температурой 900ºС
Размеры образцапневмогидравлическое зажим. устр-во:

миним. Ø 20 х 3 мм, макс. Ø 60 х 60 мм

электромагнитное зажим. устр-во:

миним. Ø 30 х 3 мм, макс. Ø 50 х 60 мм

Размеры станка (Ш х Г х В)950 х 700 х 1700 мм
Масса~ 750 кг
