Измерение параметров арматуры
Оптическая измерительная система RIB3D
определение геометрических параметров образцов арматурного проката гладкого и периодического профилей
3х координатные и угловые измерения
- Объект измерения- арматурный прокат гладкого и периодического профилей из стали, резьбовая арматура GEWI, спирали и иные цилиндрические образцы из различных материалов
- Возможность картирования поверхности образцов, определения коррозии, дефектов, износа и т.д.
Стандарты
ГОСТ Р 52544—2006, ГОСТ 34028—2016
ISO-15630-1, BS/DIN EN-10080, ISO-6935
национальные мировые стандарты стран Европы, Азии, Америки
Класс А240, А400, А500 и А600, Ап6ОО, А800, А1000
формы 1ф, 2ф, Зф, 4ф
модель EXPERT
модель EXPERT PRO
Каждая из двух моделей может иметь различную комплектацию в зависимости от размеров испытуемых образцов и набора включенных аппаратных и программных функций.
Объект измерения -арматурный прокат гладкого и периодического профилей из стали, резьбовая арматура GEWI, спирали и иные цилиндрические образцы.
Диаметр образца, мм 1 – 55
Длина образца,мм 200 – 700
Количество рядов ребер 2 -6
Оптические измерительные машины серии RIB3D выпускаются в нескольких версиях: с различным набором оптики для измерений образцов в вертикальной проекции.
Исполнение- напольное, пылезащищенное, для промышленных лабораторий
Преимущества
- 3х координатные и угловые измерения геометрических параметров гладкого и периодического арматурного проката всех классов
- Измерения по широкому выбору международных стандартов (напр., ISO 15630-1, ГОСТ 34028)
- Точное измерение всех параметров арматуры, включая угол наклона поперечного ребра β
- Промышленное исполнение для круглосуточного использования, ресурс безотказной работы (MTBF) >100 000 часов
- Измерение образцов длиной до 1200 мм и диаметром 65 мм (в зависимости от модели)
- Безопасность, простота и скорость работы оператора одним щелчком мыши – измерение и создание отчета менее чем за 3 минуты
- Полностью автоматизированная настраиваемая отчетность Excel во всех международных стандартах
- Моторизованный патрон-держатель позволяет автоматизировать измерения в составе роботизированной линии
- Автоматический 3D сканирующий лазерный модуль и ПО для картирования поверхности, определения коррозии, дефектов, износа
Измерительные функции
Основные измерительные функции RIB3D EXPERT:
– Поперечное сечение стержня и номинальный диаметр dn
– Высота ребра в центре h и в точках h¼ и h¾
– Расстояние между концами поперечных ребер е
– Шаг (расстояние между рядами) поперечных ребер t
– Суммарное расстояние между концами поперечных ребер Σei
– Ширина вершины и основания ребер b и b1
– Угол наклона поперечного ребра к оси стержня β
– Угол наклона боковой поверхности ребра α
– Относительная площадь смятия поперечных ребер периодического профиля fR
– Овальность (погрешность £0.3°)
– Высота и ширина продольных ребер
– Радиус основания ребер
– Номинальная площадь поперечного сечения Fh
Программное обеспечение
Программное обеспечение RIB3D
Основные функции ПО

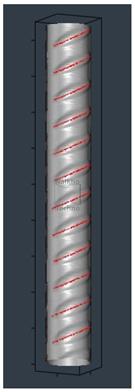

Визуализация: графическое 3D отображение образца, поверхности и сечения всех участков, ребер и т.д.
Измерение и отображение числовых значений параметров и производных (d, fR, FR, hmax, hm, h1/4, h3/4, Σei, β, ci, P, a’, α)
Хранение данных – встроенная база данных на локальном ПК или удаленном сервере
Язык интерфейса- English, French, German, Spanish, Русский
Создание редактируемых форм отчетов измерений, вывод на печать , экспорт результатов в MS Excel, сохранение в локальной, либо удаленной базе данных.
Функция автоматической калибровки с созданием отчета в формате MS Excel.
Модуль AI Metrics
Статистический модуль AI Metrics интегрирован в ПО RIB3D
- Оценка качества продукции на основе искусственного интеллекта: по шкале от 0 до 100;
- Интеллектуальный статистический анализ измерения арматуры с помощью расширенной фильтрации и многомерного анализа;
- Расширенный анализ данных: графики выполнения, индексы возможностей, контрольные карты (X, R, C, U, NP, P, I, MR) и анализ Парето;
